側方垂直垃圾壓縮站
側方垂直式壓縮垃圾中轉站,具有立式箱體，立式箱體從上至下依次包括壓縮箱體、儲存箱體和支撐箱體
所屬分類：
產品描述
側方垂直式壓縮垃圾站介紹
側方垂直式壓縮垃圾中轉站,具有立式箱體，立式箱體從上至下依次包括壓縮箱體、儲存箱體和支撐箱體，其中壓縮箱體與儲存箱體上下互為相通，在壓縮箱體的上方安裝有可伸長至儲存箱體內的立式液壓裝置，壓縮箱體的一側開有投料口，所述儲存箱體位于投料口一側的箱壁上裝有舉升投料裝置，在儲存箱體的一端裝有水平壓縮裝置，儲存箱體的另一端開有出料口，在出料口上裝有可向上垂直開啟的閘門；本實用新型中所有設備都安裝在地面上，干燥通風，使箱體、油缸、油管等部件不易受到腐蝕，同時，垃圾灑落后直接掉在地面上，容易清掃，大大改善了周圍環境。
整機概況

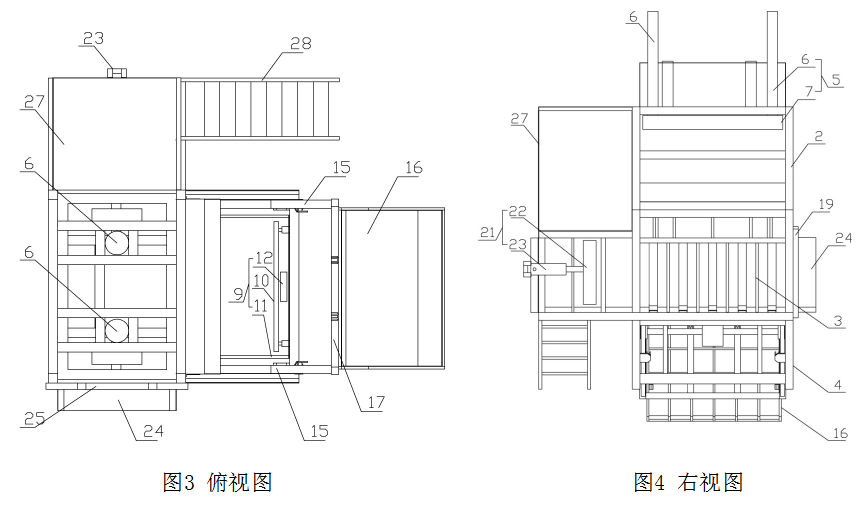

整體外貌及各部件名稱：
|
序號 |
名稱 |
序號 |
名稱 |
序號 |
名稱 |
序號 |
名稱 |
|
1 |
立式箱體 |
9 |
推平機構 |
17 |
翻轉支架 |
25 |
閘門 |
|
2 |
壓縮箱體 |
10 |
水平推板 |
18 |
耳座 |
26 |
頂升油缸 |
|
3 |
儲存箱體 |
11 |
支撐圍板 |
19 |
舉升油缸 |
27 |
操作間 |
|
4 |
支撐箱體 |
12 |
污水口 |
20 |
翻轉油缸 |
28 |
樓梯 |
|
5 |
立式液壓裝置 |
13 |
污水排放裝置 |
21 |
水平壓縮裝置 |
29 |
防灑漏斗 |
|
6 |
垂直油缸 |
14 |
舉升投料裝置 |
22 |
水平頂板 |
||
|
7 |
壓縮頂板 |
15 |
舉升臂 |
23 |
液壓油缸 |
||
|
8 |
投料口 |
16 |
投料斗 |
24 |
出料口 |
垃圾壓縮設備技術參數
|
內 容 |
單位 |
產品型號 |
||
|
LB320-8 |
LB320-10 |
LB320-12 |
||
|
設備形式 |
/ |
地面垂直 |
地面垂直 |
地面垂直 |
|
壓縮形式 |
/ |
垂直壓縮 |
垂直壓縮 |
垂直壓縮 |
|
操作方式 |
/ |
手動控制/PLC 自動控制 |
手動控制/PLC 自動控制 |
手動控制/PLC 自動控制 |
|
最大推力 |
kN |
412 |
412 |
412 |
|
設備外形 長×寬×高 |
mm |
7230*7406*8466 |
7637*7406*8466 |
8060*7406*8866 |
|
投料口 長×寬×高 |
mm |
3550*2012*2668 |
3612*2012*2668 |
3662*2012*2718 |
|
電源／電壓 |
V/Hz |
380/50 |
380/50 |
380/50 |
|
驅動方式 |
/ |
液壓系統 |
液壓系統 |
液壓系統 |
|
電機功率 |
kw |
15 |
15 |
15 |
|
總?cè)莘e |
m³ |
8 |
10 |
12 |
|
壓縮腔容積 |
m³ |
3-5 |
3-5 |
3-5 |
|
垃圾壓縮比 |
/ |
0.98 |
0.98 |
0.98 |
|
液壓系統壓力 |
Mpa |
21 |
21 |
21 |
|
一次循環時間 |
s |
52 |
52 |
52 |
|
推頭行程 |
mm |
600 |
600 |
600 |
|
垃圾塊壓縮方式 |
/ |
單塊垃圾一次成型 |
單塊垃圾一次成型 |
單塊垃圾一次成型 |
|
卸料方式 |
/ |
水平推出 |
水平推出 |
水平推出 |
|
標準配置 |
揚州液壓站、歐姆龍PLC控制系統、揚州裕神油 |
|||
|
選裝配置 |
高壓清洗 |
|||
