豎直式垃圾壓縮站

所屬分類：

垃圾中轉站

在線留言

聯系我們

產品描述

主體設備介紹

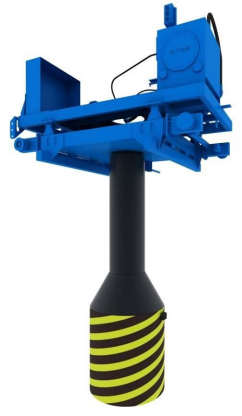

壓實系統

一、產品簡介

壓實器系統是為豎直式裝箱壓縮工藝而設計配套的專用設備，該系統自動化程度高、發熱少、節約能耗、系統故障檢測功能先進、不會因夏季高溫導致停機。能夠遙控移位到需要的壓實的任意工位上方并實現壓縮過程的自動化。操作系統設有自動和手動 2 種功能，產品運行可靠、操作及維護方便。

二、結構簡述

1）動力平臺：包括電動機，移動平臺，行走機構等；

2）壓實機主體：包括壓頭，導向基座；

3) 液壓系統：包括液壓泵組，主壓縮油缸，液壓冷卻機組，控制類閥組，液壓輔件等；

4）電控系統：包括控制柜、無線遙控組合，軟啟動器，各類傳感器，電氣、控制系統輔件；出于安全考慮，設計時，本系統設計了定位及限位程序，壓實器水平運行與壓實垃圾時設計了互鎖程序；

三、產品特點

1）一器多位：壓實器可移動到需要壓縮的工位上方，對垃圾進行垂直壓縮。一臺壓實器可對應 3-5 個工位；

2）壓縮能耗：壓縮功率僅為 22KW；

3）壓縮減容效果：利用垃圾自身重力的同時對垃圾進行垂直壓縮，壓力可達 350kN；

4）自動化程度：壓實器通過 PLC 程序控制，所有動作和功能可通過遙控操作實現。

四、技術參數

序號	項目	規格參數
1	自重	≥6000Kg
2	壓頭直徑	1200mm
3	壓頭移動速度	0.1～0.3m/s
4	空運轉噪聲	≤70dB
5	主壓油缸有效行程	3805±8mm
6	最大壓縮力	350kN
7	壓頭泵站壓力	≥20MPa
8	壓頭泵站功率	22kw
9	壓頭材質	國標 Q345，厚度 8mm

卸料翻轉系統

一、產品簡介

垃圾接收系統主要由受料及翻轉機構和翻轉驅動系統兩部分組成。本系統與垃圾壓實系統配套使用，專為轉運站生活垃圾卸料工位使用。翻轉機構和翻轉驅動系統相互配套使用，主要由開關門機構、移動架、翻轉架、升降油缸、固定機構和翻轉油缸組成，用于實現垃圾箱在水平狀態（轉運狀態）和豎直狀態（倒料、壓實狀態）間轉換，同時用于箱體復位、箱體后門的打開及關閉密封等。

由于使用了箱體翻轉升降系統，垃圾箱體作業工位下沉的裝箱工藝，無需建設車輛上下的坡道，使得收集車與轉運車處于同一作業層面，大大降低了垃圾轉運站建設用地面積及工程建設成本。

該翻轉機構采用液壓驅動，主要為液壓泵站提供動力驅動液壓油缸推動翻轉機構翻轉，其主要液壓部件為國內外著名液壓公司提供，以保證可靠性。

二、結構簡述

卸料溜槽位于轉運容器停工位上方，與轉運容器蓋門形成卸料漏斗，有專門的導料裝置，保證四壁不留滯、存儲垃圾；防止垃圾散落，以使垃圾卸料順利。

移動架沿垂直于開關門機構的方向可滑動的安裝在翻轉架上，由升降油缸提供動力實現滑動，升降油缸安裝在翻轉架上，固定機構設置在移動架上，翻轉油缸設置在翻轉架的底部，并與外界載物臺鉸接，從而帶動翻轉架順時針轉動 90°，系統明操作方便，使用簡單，大大提高使用效果。

三、產品特點

穩定性高：卸料溜槽和翻轉機構一體化設計，增加了其抗沖擊負荷能力，設備運行更加穩定；

環保性強：專門的卸料溜槽裝置，保證四壁不留滯、存儲垃圾；有效防止垃圾散落，避免二次污染；

用地少、經濟性高：采用翻轉機構舉升箱體可使得轉運與卸料大廳位于同一地平，避免地下設置轉運大廳，減少土地開挖面積，節約成本。

四、技術參數

序號	項目	規格參數
1	翻轉泵站壓力	≥20MPa
2	翻轉泵站功率	30kw
3	卸料溜槽材料	國標 Q345，厚度 4mm，屈服強度 345MPa
4	動力及控制系統	含現場控制箱、控制系統信息接口等
5	操作方式	液壓驅動

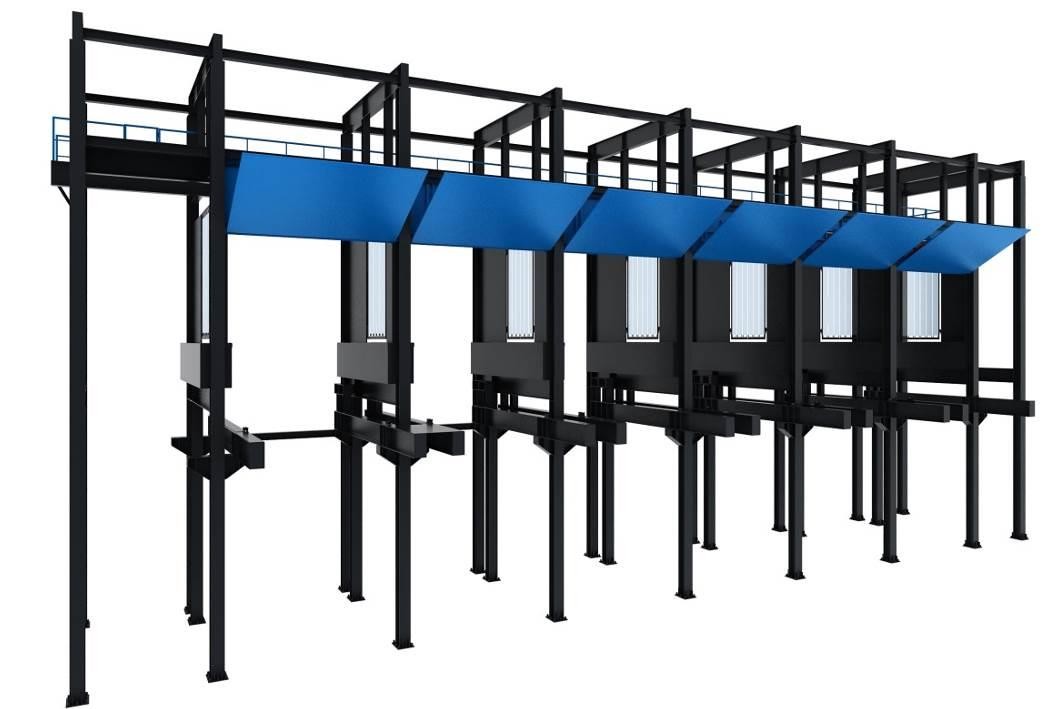

鋼結構支撐系統

一、結構簡述

鋼結構支撐平臺由“主體鋼結構”和“輔助鋼結構”兩部分組成。輔助鋼結構包含為實現工藝要求而布置的：壓實系統行走導軌、跨與跨之間的側邊結構及槅門、卸料車車擋、檢修過道、上下扶梯及各輔助設施基座等。

二、產品特點

框架設計：支撐平臺采用鋼結構（Q345）設計，其中 2 跨為壓實系統停泊工位，其余每跨為裝箱壓縮工位；

安全性強：鋼結構的延展性好、塑性變形能力強,具有優良的抗震抗風性能；

環保性強：低碳、節能、綠色環保，可重復利用鋼結構建筑拆除幾乎不會產生建筑垃圾，鋼材可以回收再利用；

供貨周期短：工廠機械化制造鋼結構構件成品精度高、生產效率高拼裝速度快且工期短。建筑總重輕減少基礎造價。

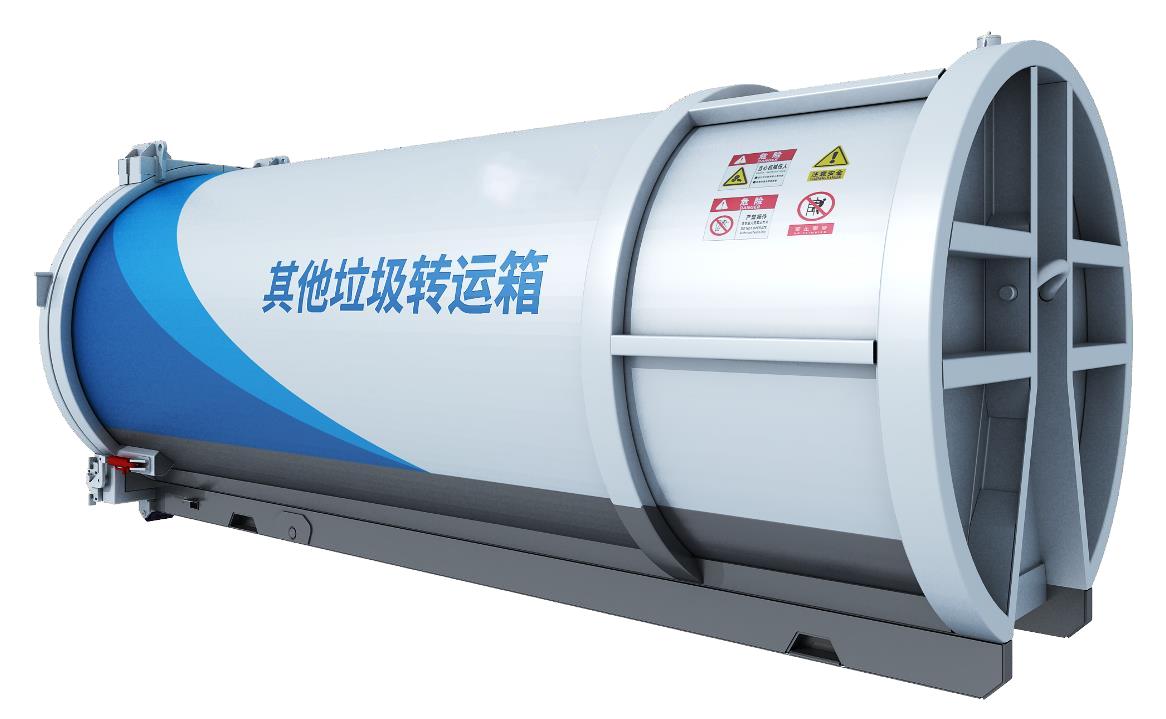

轉運容器

一、產品簡介

轉運容器即為垃圾壓縮箱也為垃圾轉運箱，是豎直式壓縮裝箱轉運工藝中的核心設備，箱體采用圓柱筒體設計，受力均勻，容器不易變形，同時圓柱筒體帶有向后錐度，便于垃圾倒出。圓筒側板采用優質高強度材料，以提高箱體強度和剛度，同時減輕箱體重量，其他結構采用優質型材和板材，箱體整體做防銹處理。

可實現垃圾在轉運容器內壓縮減容、垃圾儲存、運載、自卸（配合轉運車）功能。箱體采用單門設計（不允許采用前、后雙門設計），箱體卸料、進料均從箱體一端完成，既可保證箱體結構強度，又可減少箱體設計及操作復雜程度，同時減少箱體滲漏點。垃圾箱采用全封閉設計，箱體前端帶有鉤臂，滿足垃圾車轉運需求，箱體后端采用液壓鎖緊，防止垃圾及污水外溢。

轉運容器即為垃圾壓縮箱也為垃圾轉運箱，設備通過壓頭將松散垃圾直接壓入垃圾轉運箱內，裝滿后，由車廂可卸式垃圾車直接將垃圾箱運走。

二、結構簡述

箱體：箱體采用圓柱筒體設計，受力均勻，容器不易變形，同時圓柱筒體帶有向后錐度（即后門方向直徑大于箱體前端），便于垃圾倒出。圓筒側板采用優質鋼材 BS700 以提高箱體強度和剛度，同時減輕箱體重量，其他結構采用優質型材和板材，箱體整體做防銹處理。

勾臂框架：勾臂框架是整個箱體的底座，同時也是鉤環安裝的位置，能夠滿足車廂可卸式垃圾車轉運；框架整體直徑稍大于箱體，該設計能使箱體平穩的立于地面上。

箱體大梁：使用 Q345 鋼材焊接于箱體上，由于箱體是圓筒形，因此該機構的主要作用是為了能使箱體平穩的落座于轉運車上。

后開門和鎖緊機構：垃圾箱采用全封閉設計，箱體后端采用雙層后門設計，外層后門用于封閉箱體，采用液壓油管鎖緊，防止垃圾及污水外溢，內層后門用于垃圾箱豎起時裝填垃圾。垃圾轉運箱主要由勾臂框架、箱體大梁、箱體、后門鎖緊機構和后開門組成。如下圖所示：

受力合理：圓柱形箱體，垃圾壓縮時，箱體受力均勻不易變形；箱體側板采用優質鋼材 BS700，屈服強度≥700MPa，厚度 4mm，兩端使用的是國標Q345鋼材。

易于裝卸料：采用高強度板材，箱體內部足夠光滑，卸料后容器內無殘留垃圾。

三、產品特點

容器自重輕，裝載量大：轉運箱體容積 24m³；滿載 15-16 噸；

密封性好：獨特的圓形卸料口使得容器密封性更強，保證作業及轉運過程中無“拋灑滴漏”現象；

排水性好：箱體設有排水口，內部設有濾網可實現垃圾滲濾液有序、密閉排放；

實現垃圾分類：根據實際餐廚垃圾量可在任意工位配置餐廚垃圾專用容器，實現對餐廚垃圾的轉運，響應“垃圾分類“政策。

四、技術參數

序號	項目	規格參數
1	外形尺寸（長×寬×高）	6350mm×2479mm×2669mm
2	容積	24m³
3	裝載量	15 噸/箱
4	自重	4000kg
5	進料門開啟方式	液壓驅動
6	卸載門開啟方式	液壓驅動
